​电阻的作用与工作原理是什么（电阻的九大作用）

电阻的作用与工作原理是什么（电阻的九大作用）

电阻是电子工程师设计中用到的最常用的元件之一，总结起来有以下9点，让我们一起看看吧。

一、分压:将需要的电压通过串联电阻分出来，大小按电阻的大小比例分配。

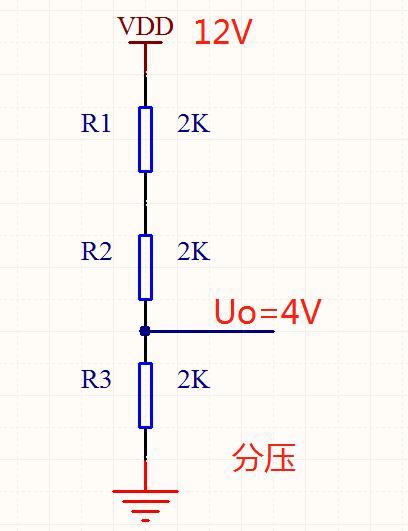

分压电路运用

二、分流：某些电路中通过的电流较大，一个电阻的功率不够支持，这时需用多个电阻来分流，电流的大小同电阻成反比，阻值越大电流越小，一般分流电阻的阻值尽量相同或接近（偏差大会导致电阻阻值小的电阻损耗功率偏大引起发热而出现故障）。

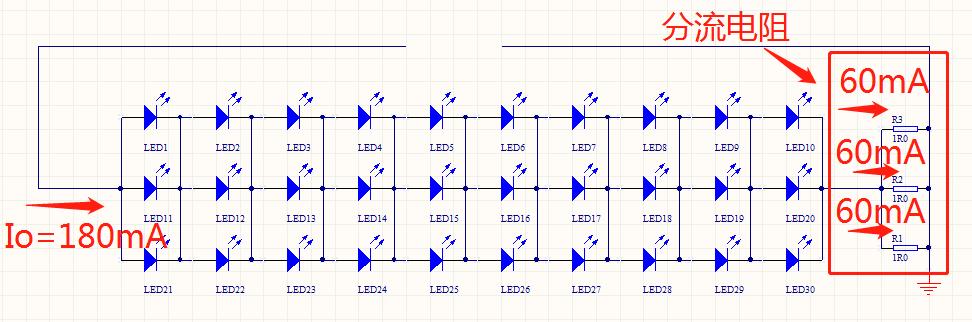

分流电路运用

三、限流：限制电流超过元件的最大电流，如下图所示的指示灯。

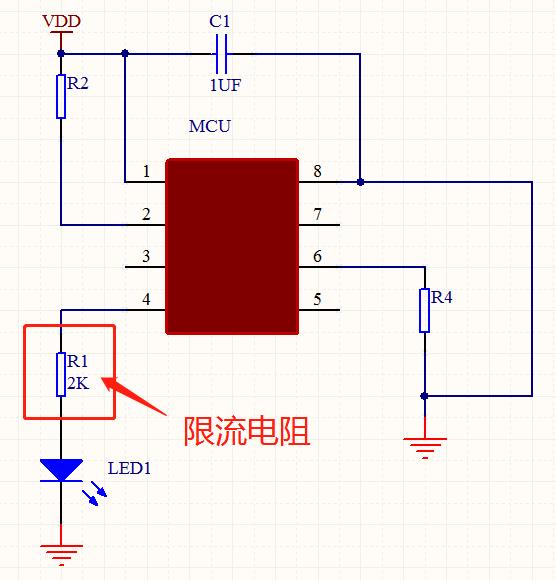

限流电路运用

四、去耦：感性元件在电路工作时需要泄放电感能量，通过电阻形成通路去掉过多的能量。

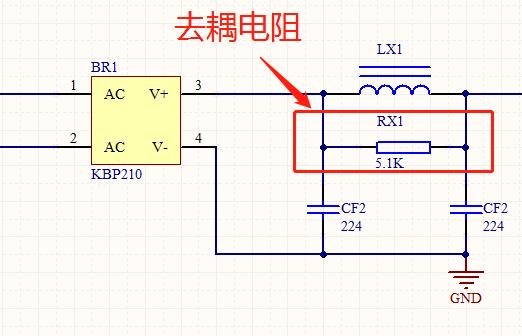

去耦电路运用

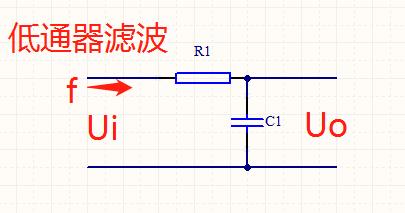

五、滤波：电容和电阻一起构成滤波电路，因电路频率与容抗成反比，频率越高容抗越小，高频信号就可以没阻碍通过，所以下图就构成低通滤波。

低通滤波电路

六、上拉下拉：接电源VCC端的电阻就为上拉电阻，防止下端的元件在没有信号时悬浮而出现寄生电压；接电源地的电阻就为下拉电阻，防止上端的元件在没有信号时悬浮而出现寄生电压。

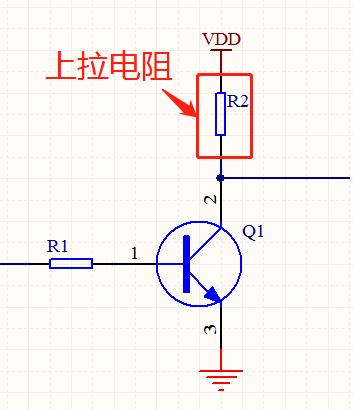

上拉电路

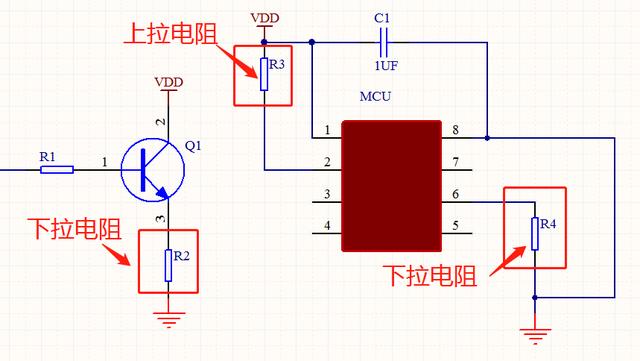

上拉下拉电路

七、假负载：通常在电源输出端并联电阻，目的是对输出端不形成空载，对输出的电压起到钳压作用，当然电阻的阻值不能太小，太小电阻的功率和损耗加大而损坏电阻本身。

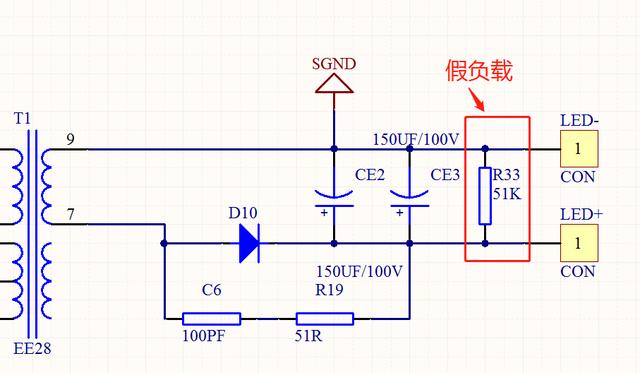

假负载电路

八、采样：采样分电压采样和电流采样，在电路中通常要对信号进行精准控制，这时我们要把需要控制的信号转换为电压信号进行反馈控制。

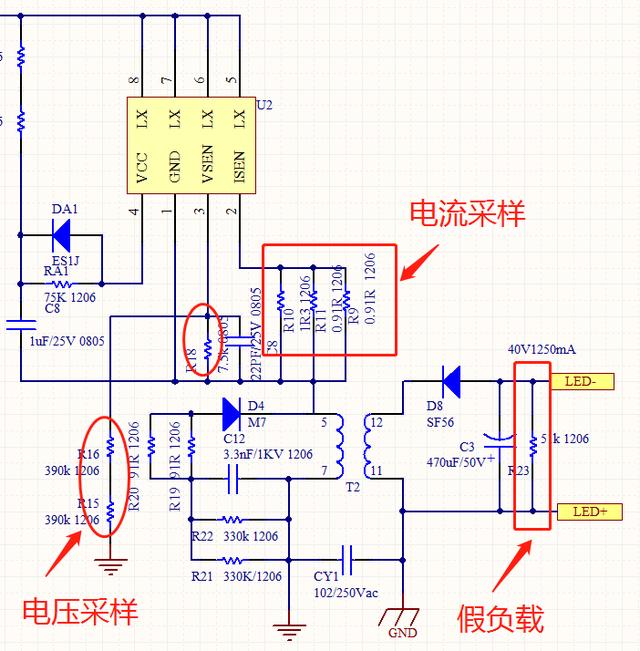

采样电路

九、跳线的作用，主要是0R电阻的运用。

1、单面PCB板布线时，信号的连接

2、在某些要求不高的线路起保险管作用

3、预留调试点，便于调试和测试采点

4、数模信号的分离

总之，电阻虽然是我们最常见最常用的元件之一，但是用法是非常灵活多变的，你在电路设计时还运用到哪些作用呢？欢迎大家一起谈论学习。

,
