什么叫尺寸链？在实际标注过程中需要注意哪些事项？

尺寸链的定义？

尺寸链（Dimensional Chain）是在零件加工或机器装配过程中，由互相联系的尺寸按一定顺序首尾相接排列而成的封闭尺寸组。

封闭尺寸组的定义？

零件加工或机器装配过程中，最后自然形成（间接获得）的尺寸环，称为封闭环。它的大小是由组成环间接保证的。

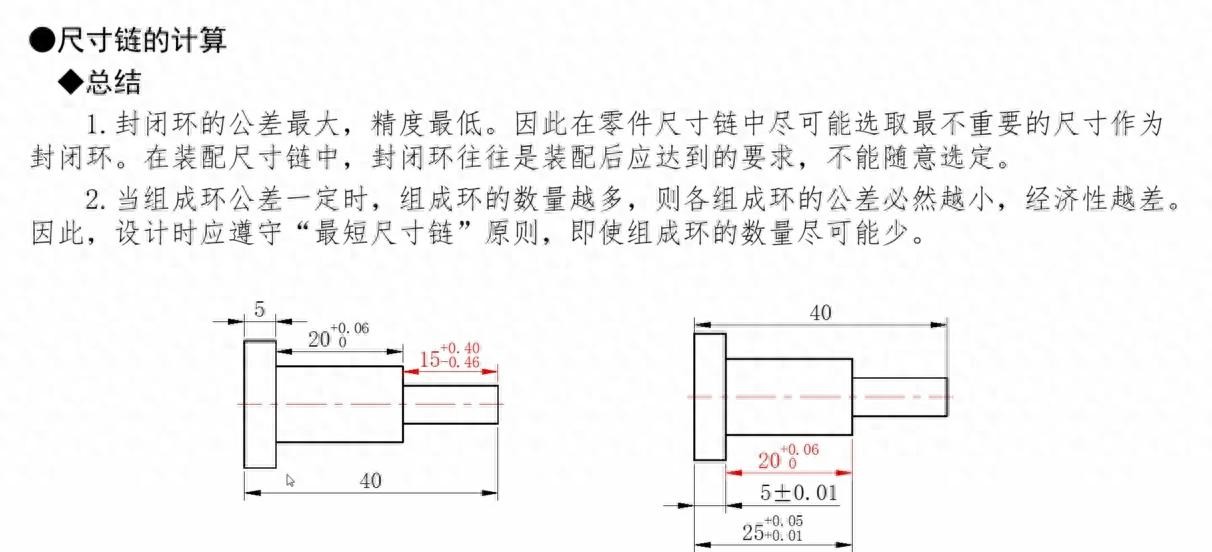

如何有效定义尺寸链的公差？

尺寸链：是由一组相互关联的尺寸按一定顺序排列形成的封闭尺寸系统。

这些尺寸在加工或装配过程中相互影响和制约。

公差：是允许尺寸变动的范围，用于保证零件的互换性和装配性。

遵循相关标准和规范：在定义公差时，应参考和遵循相关国家或行业的标准和规范，以确保产品的互换性和通用性。

装配位零件采用均值法公差计算？

均值法，在统计学和数据分析中，通常指的是计算一组数据或一系列数值的平均值的方法。

举例说明

假设框体内需要安装两个零件尺寸如下：

零件A为10±0.2mm

零件B为15±0.3mm

使用均方根法计算尺寸A和B累积后的名义值和公差：

计算名义值：

名义值=10+15=25mm

计算公差：

公差=(0.2+0.3)/2=0.25mm

因此，零件A和B累积后的尺寸为25±0.25mm。

由此得出安装A/B零件框体尺寸为：25±0.25mm

装配位零件采用均根法公差计算？

均方根法是将尺寸链中各个尺寸公差的平方之和进行开方运算，从而得到目标尺寸的公差。这种方法考虑了零件尺寸在加工过程中的实际分布情况，并假设尺寸分布符合正态分布，且各尺寸之间相互独立。

举例说明

假设框体内需要安装两个零件尺寸如下：

零件A为10±0.2mm

零件B为15±0.3mm

使用均方根法计算尺寸A和B累积后的名义值和公差：

计算名义值：

名义值=10+15=25mm

计算公差：

公差=√(0.2²+0.3²)=√(0.04+0.09)=√0.13≈0.36mm

因此，零件A和B累积后的尺寸为25±0.36mm。

由此得出安装A/B零件框体尺寸为：25±0.36mm
