网线8根线排列顺序,网线安装顺序是怎么排列的

本文目录

1. 2.网线里面有一根铜线需要接吗 3.网线里的八根线怎么个排列顺序 4.网线里的八根线怎么个排列顺序

网线8根线排列顺序,网线安装顺序是怎么排列的

网线里面有一根铜线需要接吗

1991年一起制定了网络电缆布线的标准,叫做EIA/TIA-568电信布线标准。对于电线与水晶头和插座的连接有两个方案:T568A和T568B。

T568A的排线顺序为:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕

T568B的排线顺序为:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

常用568B。

网线如果一头是568A,一头是568B是用于做两台电脑互联用的。而两头是一样的都是568A或者都是568B(大多数都是568B)用于做联网用的。也就是一头接在交换机或路由器上。一头接电脑。

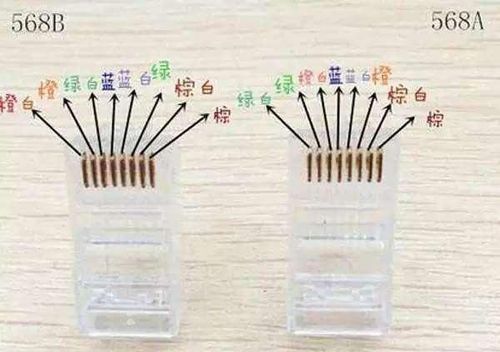

网线8根线排列顺序,网线安装顺序是怎么排列的图2

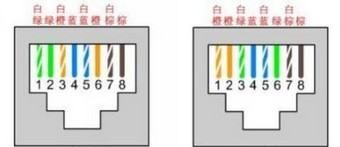

网线8根线排列顺序,网线安装顺序是怎么排列的图3

网线里的八根线怎么个排列顺序

网线有两种做法,一种是交叉线,一种是平行(直通)线

交叉线的做法是:一头采用568A标准,一头采用568B标准

平行(直通)线的做法是:两头同为568A标准或568B标准,(一般用到的都是568B平行(直通)线的做法)

568A标准:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕

568B标准:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕

两种做法的差别就是白橙色(白绿色)和绿色(橙色)对换即可。

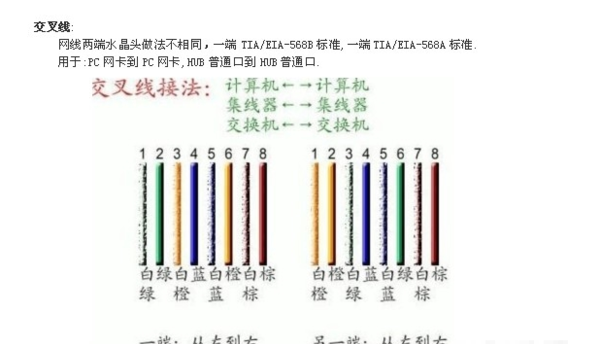

网线8根线排列顺序,网线安装顺序是怎么排列的图4

网线里的八根线怎么个排列顺序

颜色依次为白橙、橙、白绿、绿, 即1、2、3、6 线,这4根,其余的作为电话线用。

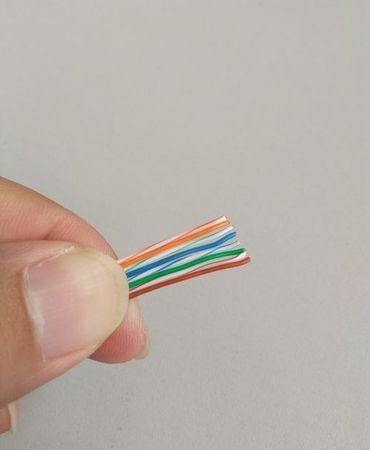

网线里的八根线怎么个排列顺序
