今天我们来看一下，怎么用4个二极管自己做一个整流桥。

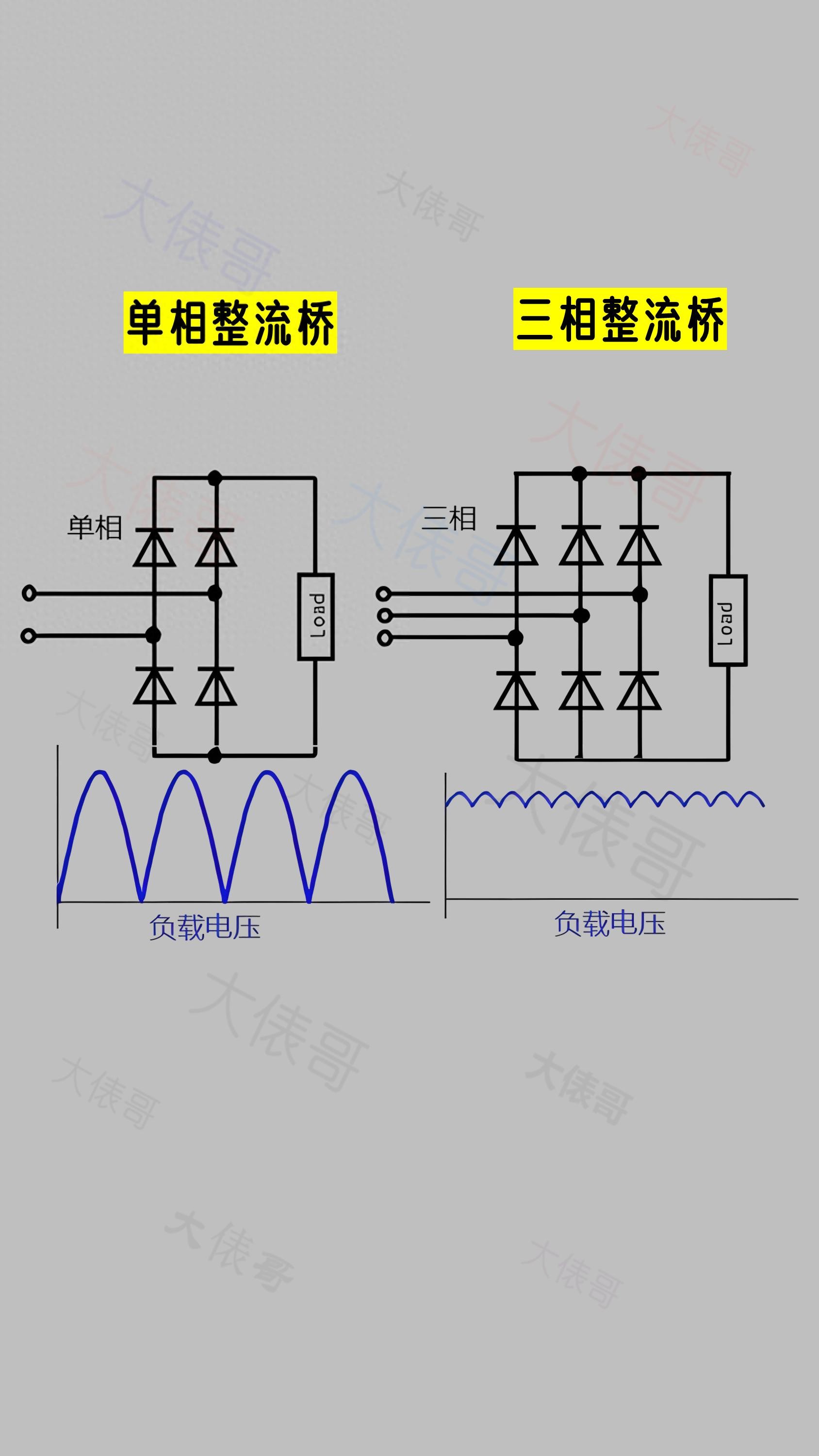

整流桥是一种由四个二极管组成的电路结构，用于将交流电转换为直流电。在交流电源的正半周，电流从交流电源的一端经过其中两个二极管流向负载，而在交流电源的负半周，电流则从交流电源的另一端经过另外两个二极管流向负载。

四个二极管的排列方式使得在任何时刻，电流都能以单向的形式通过负载，从而实现了交流电到直流电的转换。这种转换过程中，二极管只允许电流单向通过，阻止了反向电流的流动。

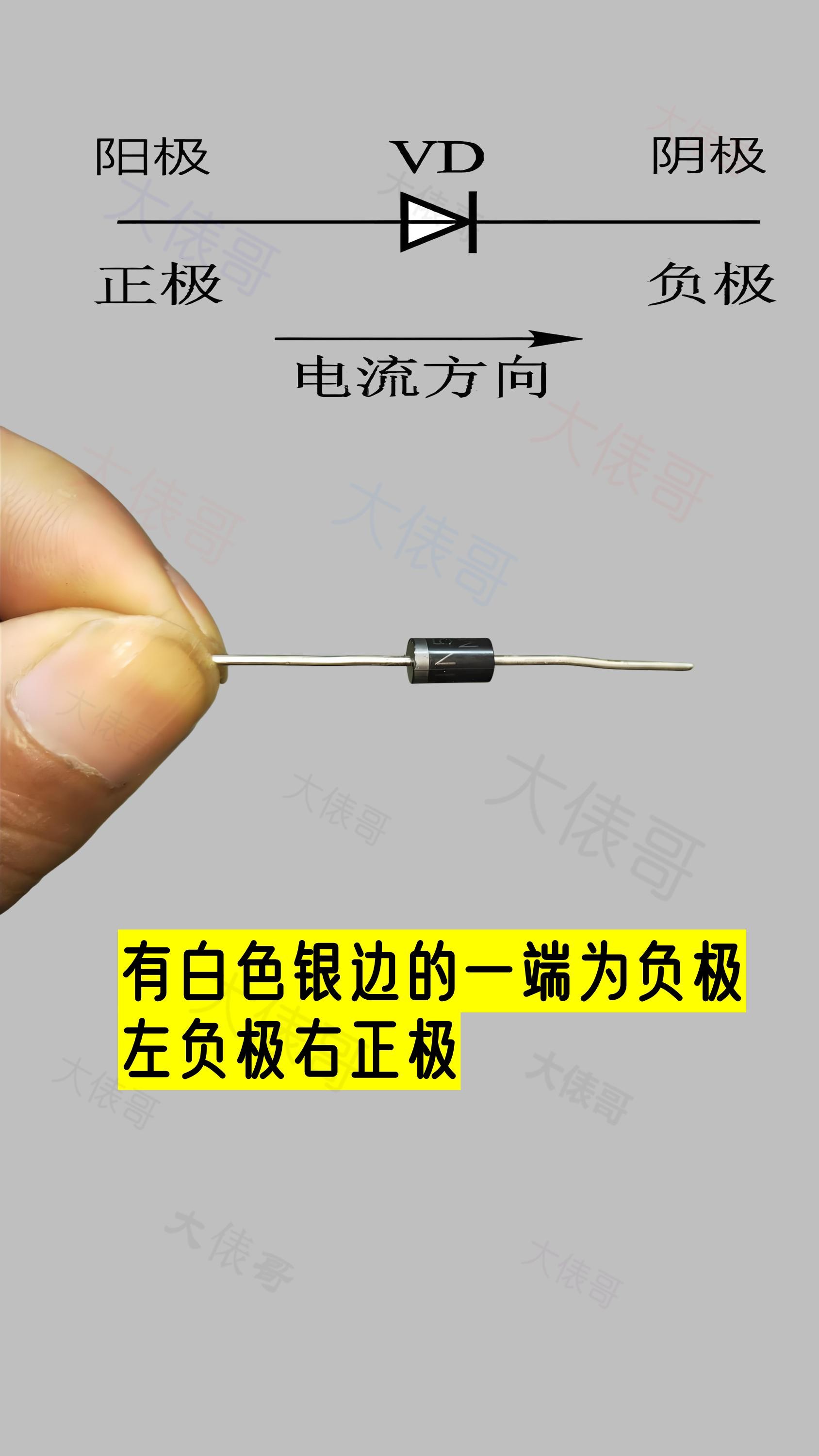

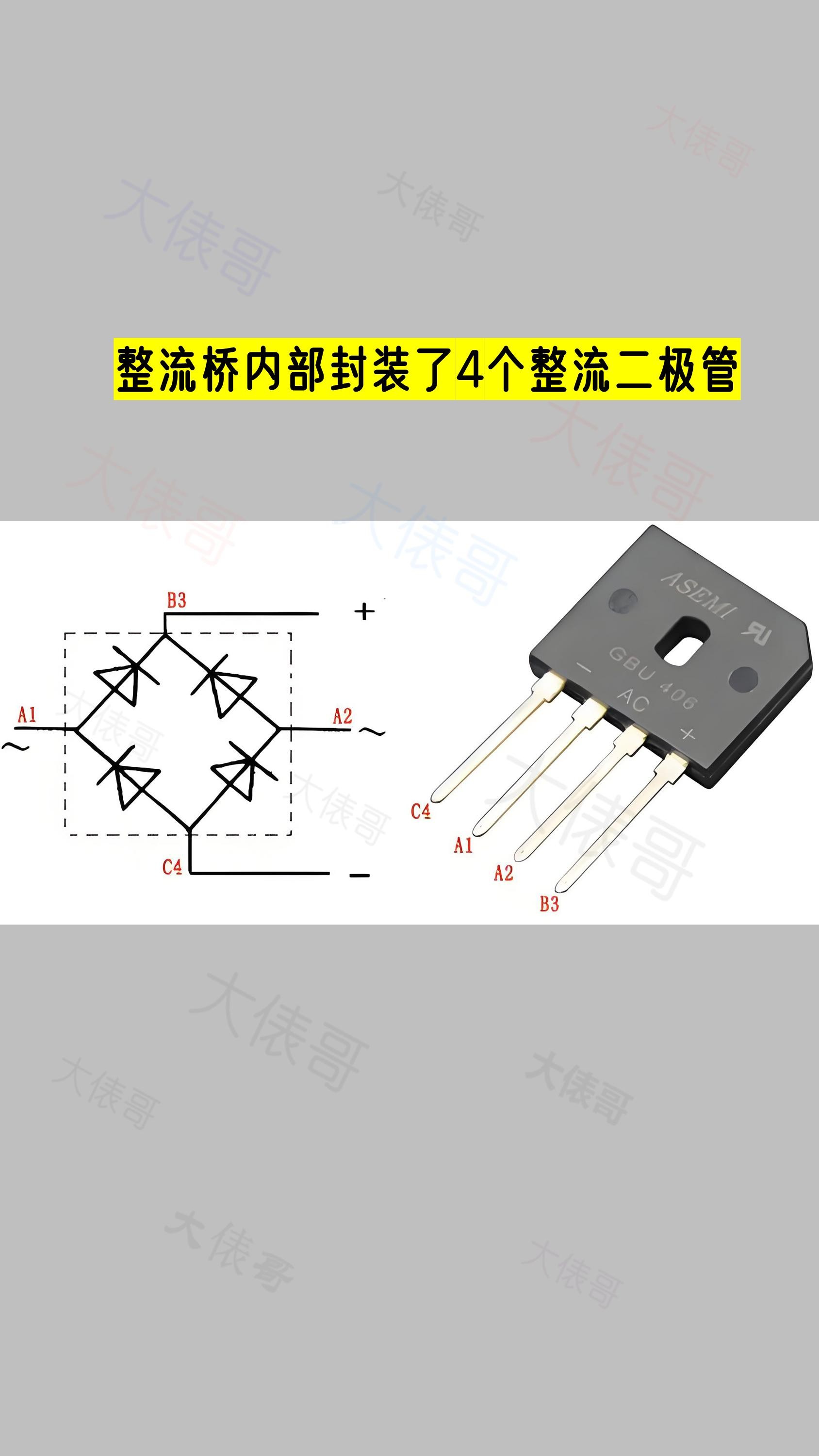

整流桥内部核心是四个封装的整流二极管。制作前，要先学会辨别二极管正负极。一般单个二极管，带白色银边的一端为负极，另一端是正极。二极管具有正向导通、反向截止的特性，像个智能开关，让电流只在正向导通时通过，这也是整流桥实现交直流转换的关键。

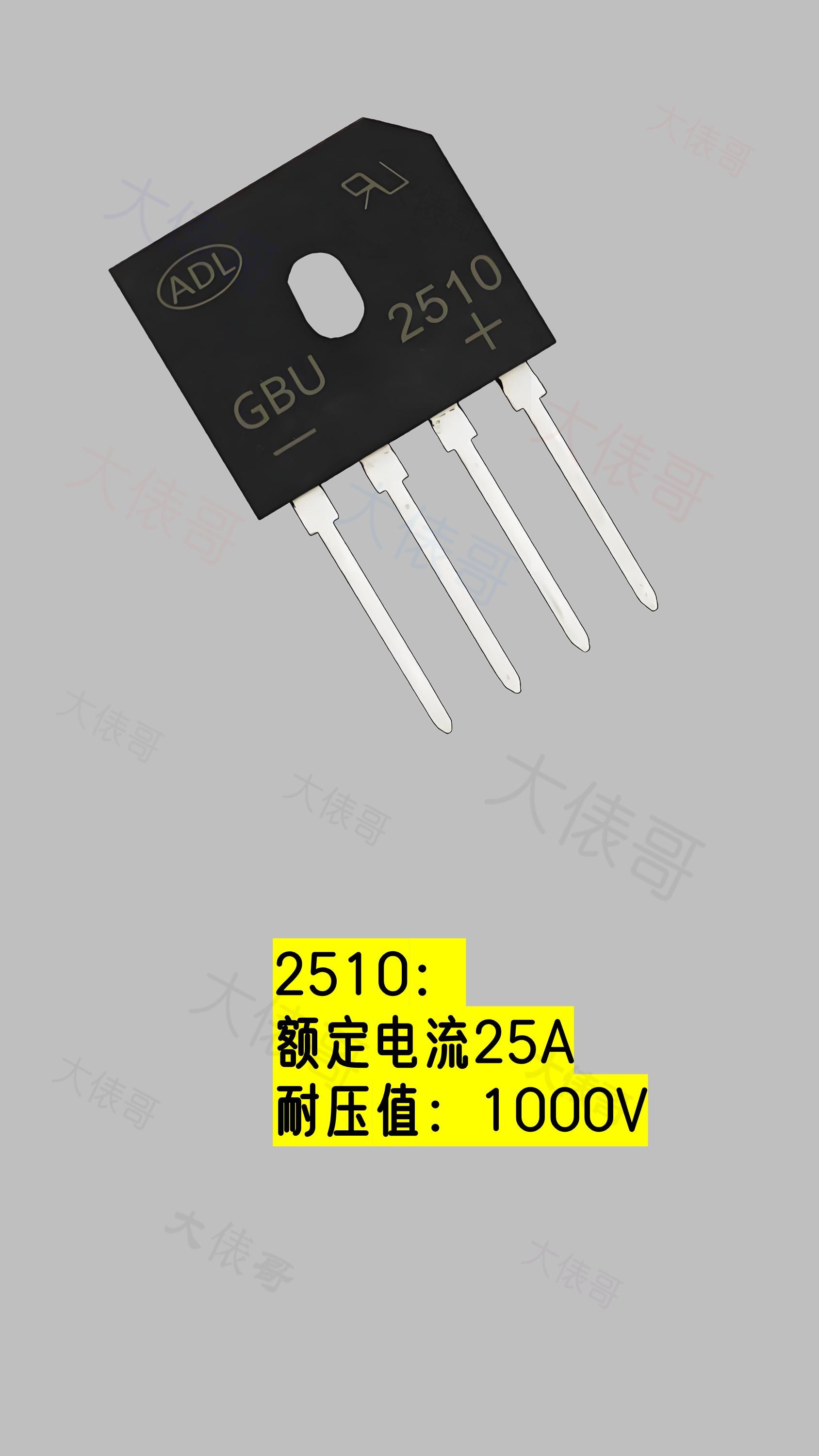

这种单相的扁形整流桥有四个引脚，中间两个引脚用于接入交流电源；外侧两个引脚，分别是直流输出的正极和负极。

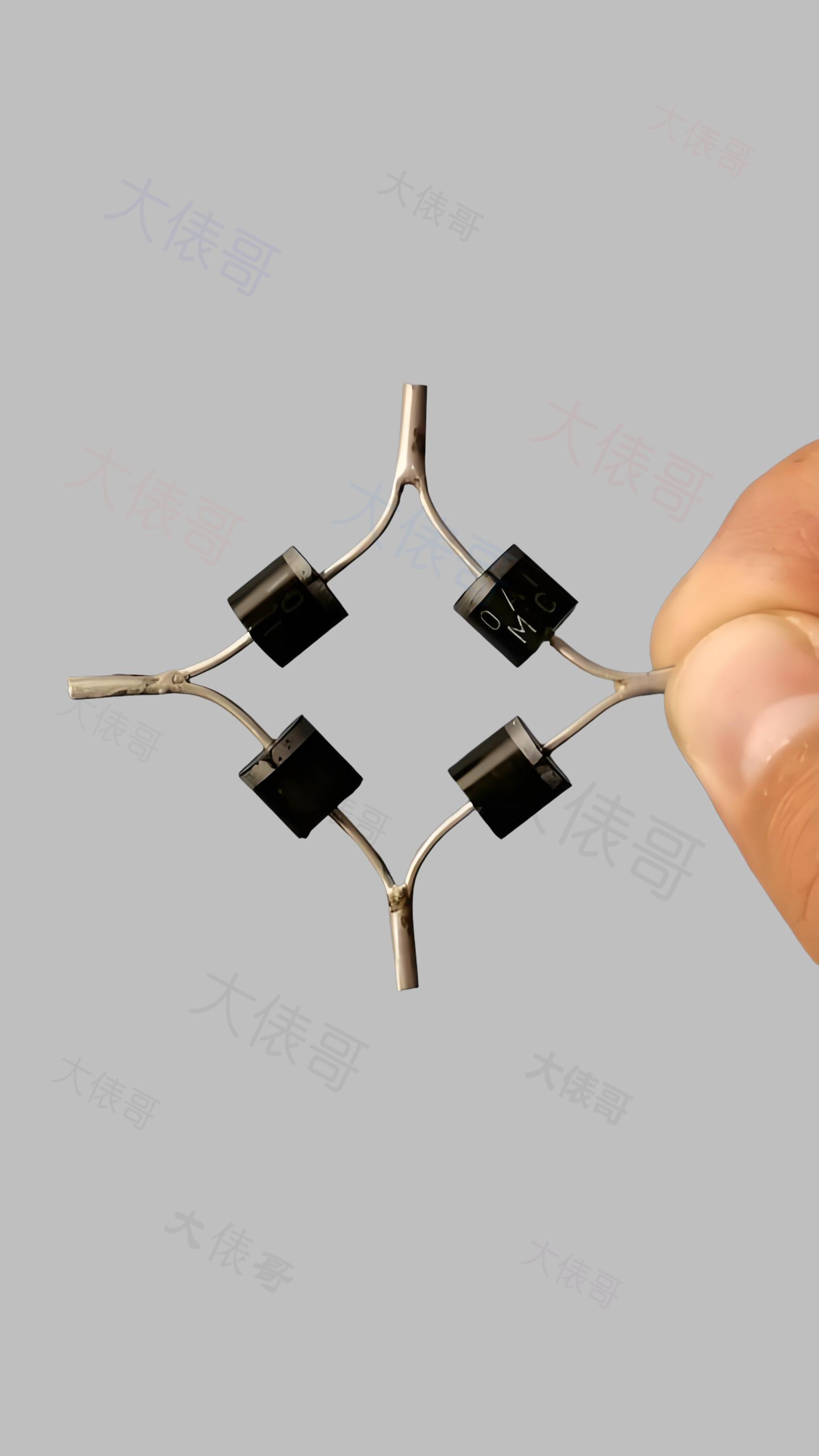

制作时，有个口诀：“负负得正，正正得负，一正一负接交流”。“负负得正” 是把两个二极管的负极相连，作为输出正极端；“正正得负” 是把两个二极管正极相连，作为输出负极端；“一正一负接交流” ，是二极管正负极连接的2个位置为交流输入端。做成的成品如图所示，是不是也很漂亮。
