电机正反转电路图转S7-200SMART PLC梯形图两种方式

↖戳上方 “ PLC发烧友 ” 关注我们！

说到正反转想必大家并不陌生吧！学过电工或者从事电工都有接触过电机正反转电路图，现在教大家如果用S7-200SMART PLC梯形图程序的方式来表示正反转电路，正反转电路在梯形图表示有两种方式，接下来给大家解析。

方式一：电机联锁正反转控制

01联锁正反转电路图—PLC梯形图

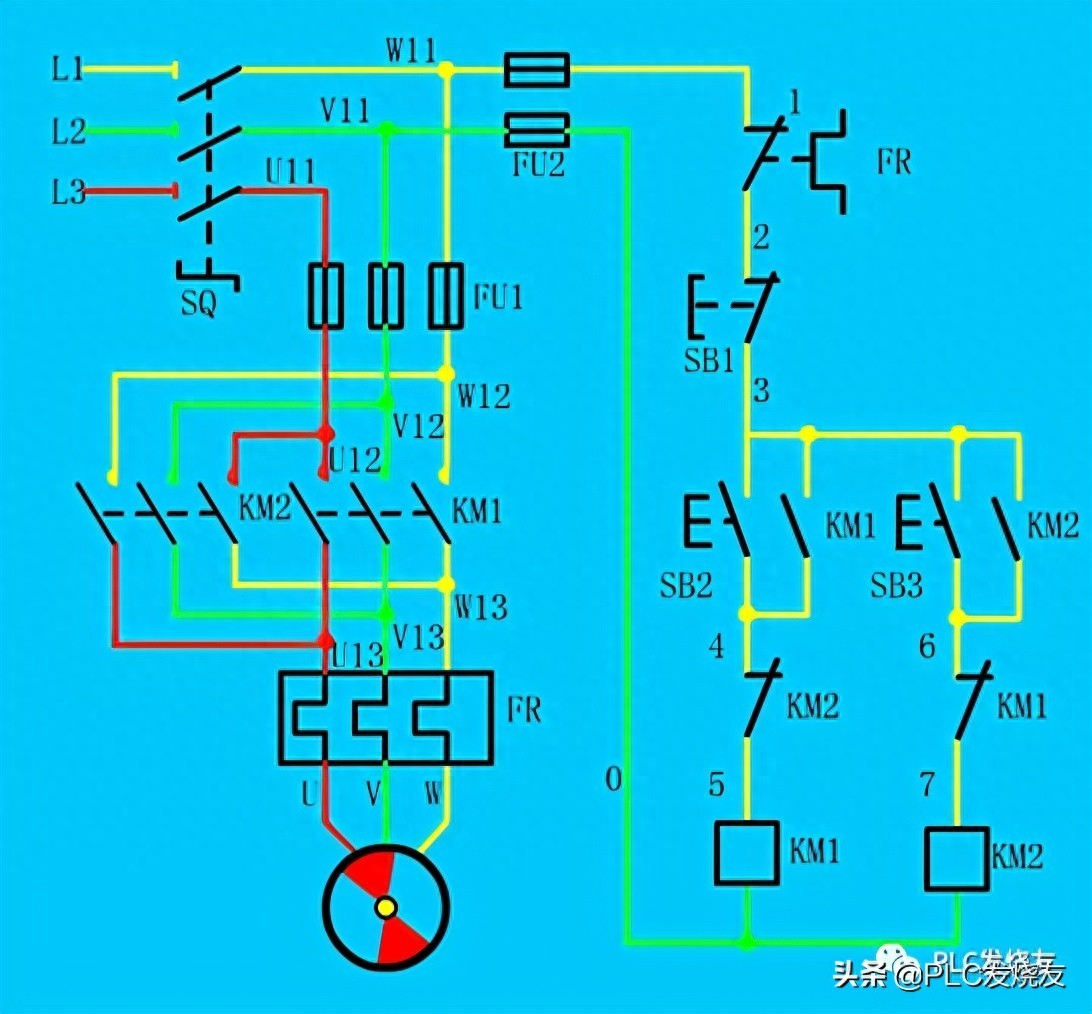

第一步：（联锁正反转电路图）

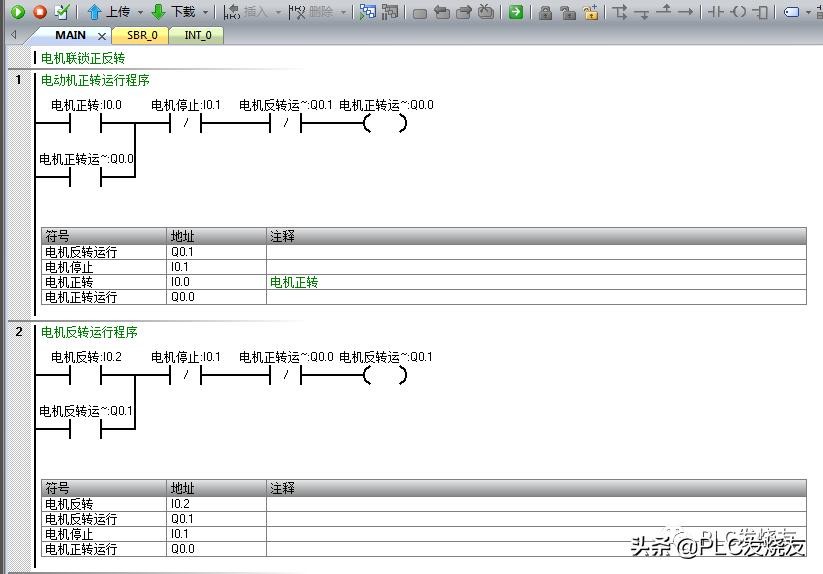

第二步：（编写梯形图）

第三步：（运行演示）

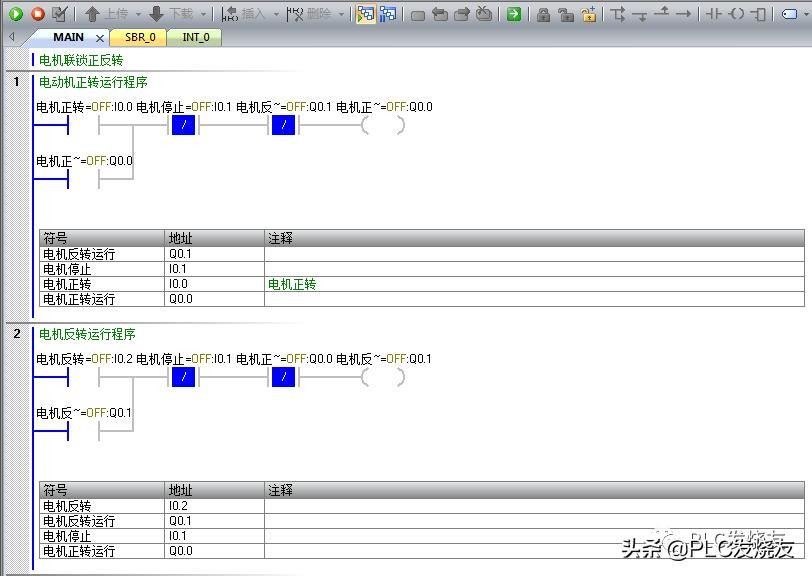

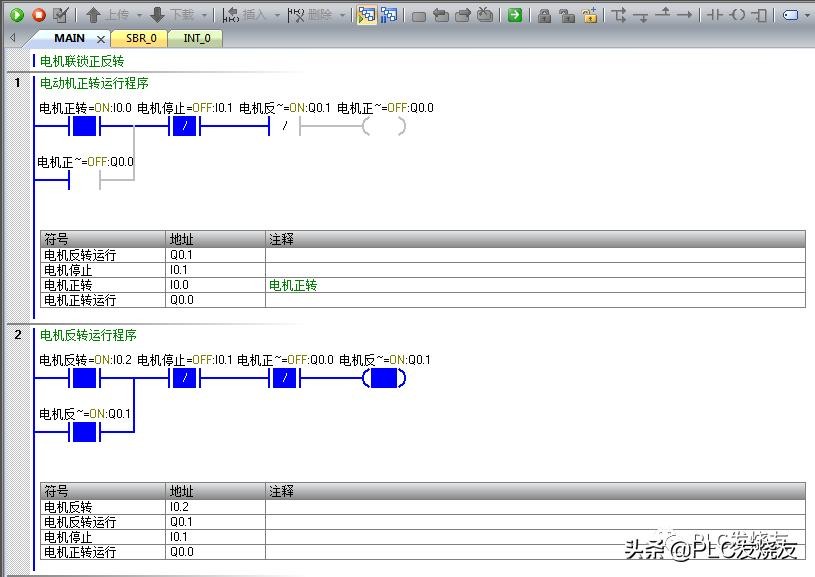

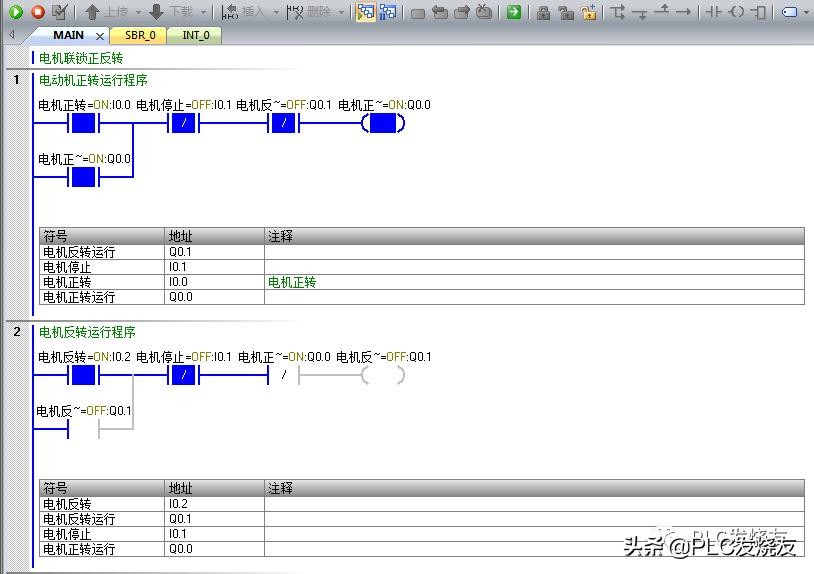

程序监视状态下：

当按下I0.0电机正转启动按钮，电机正转运行开始，这时再按下I0.2电机反转启动按钮，发现电机还是在正转并没有切换到反转。

按下电机停止按钮I0.3，这时电机已停止运行，接着按下I0.2电机反转启动按钮，电机反转启动，这时再按下I0.0电机正转启动按钮，发现电机还是反转并没有切换到正转，这就是电机联锁控制。

方式二：电机双重联锁控制

02双重联锁电机正反转电路图—PLC梯形图

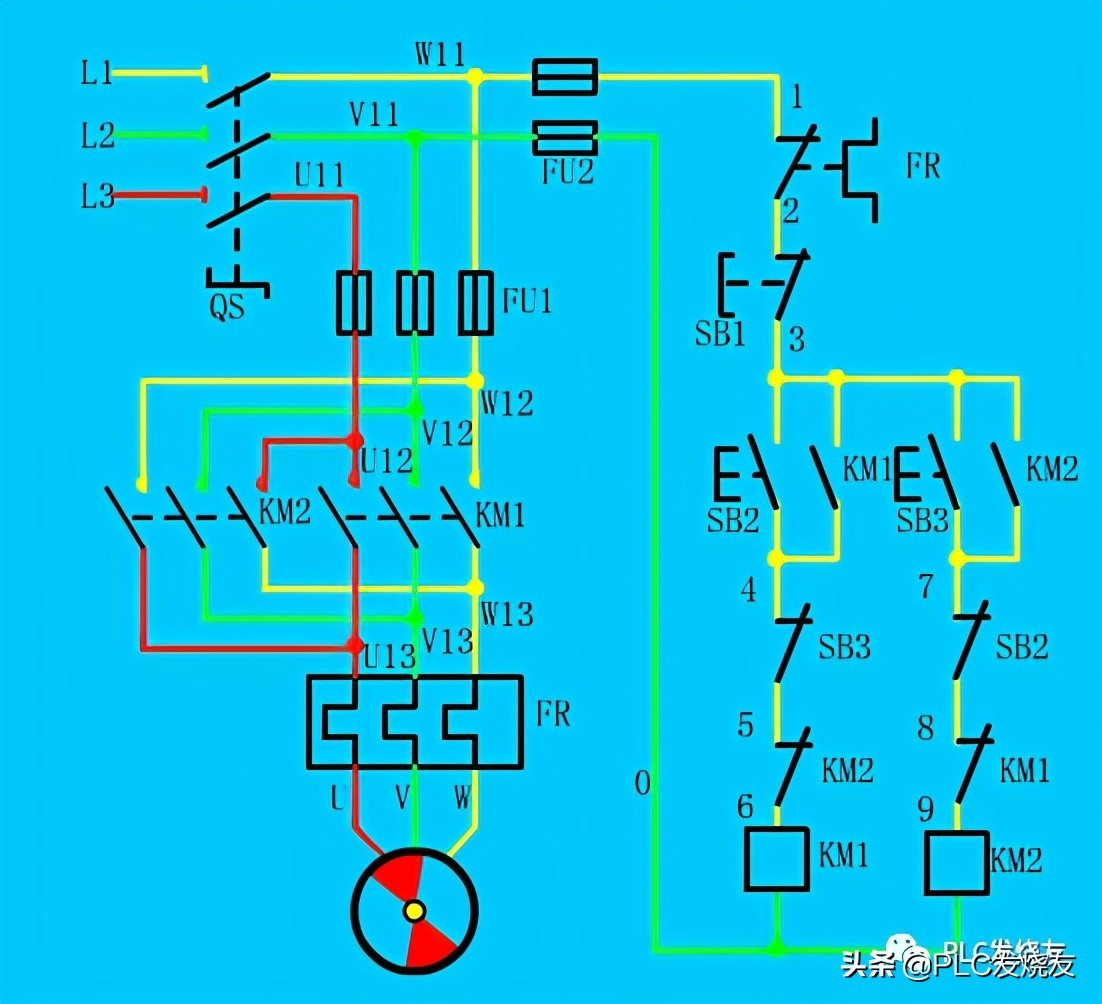

第一步：（双重联锁正反转电路图）

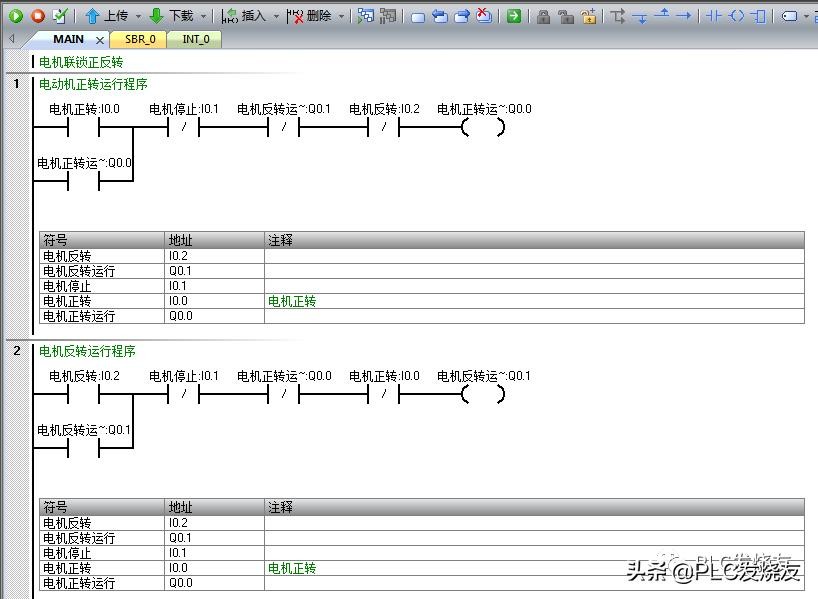

第二步：（编写梯形图）

第三步：（运行演示）

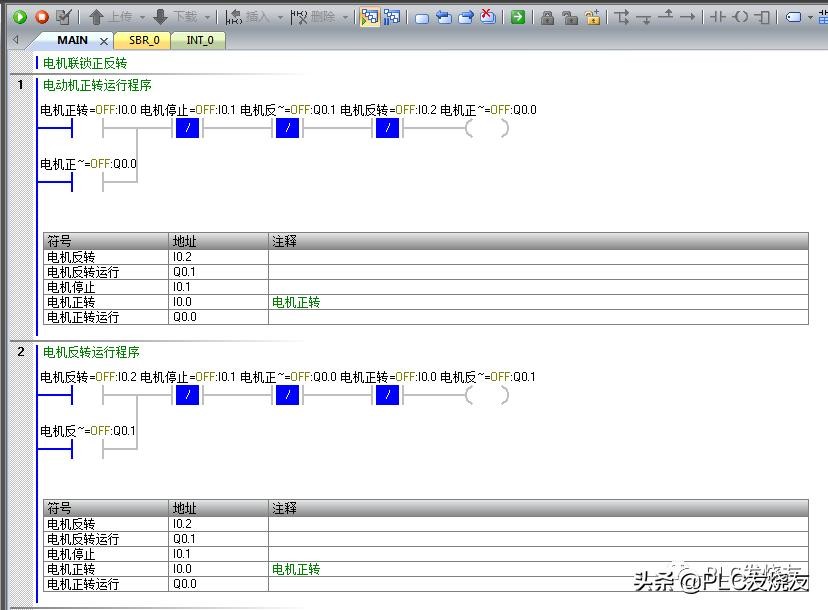

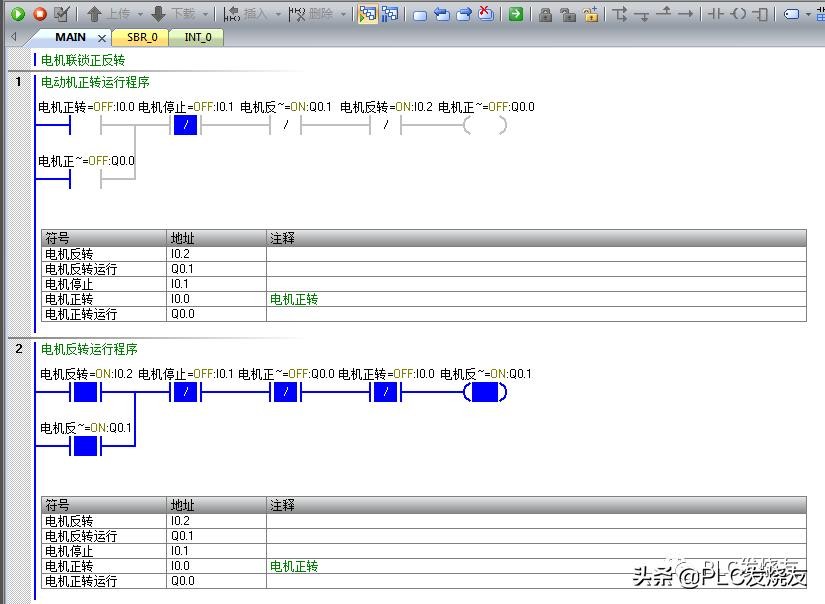

程序监视状态下：

当按下I0.0按钮时电机正转启动运行。

当按下I0.2电机直接从正转切换到反转，是直接切换的哦！不是断开再启动的，这就是电机双重联锁控制。

以上就是正反转转梯形图的两种方式，不知大家学会了木有？
