​索尼IMX600 CMOS图像传感器datasheet

索尼IMX600 CMOS图像传感器datasheet

IMX600是对角线9.2毫米（1 / 1.7型）40兆像素CMOS有源像素型堆叠图像传感器，具有正方形像素阵列。它采用索尼的背照式和堆叠式CMOS图像传感器，可通过列并行AD转换器电路实现高速图像捕获，并通过背照式成像像素结构实现高灵敏度和低噪声图像（与常规CMOS图像传感器相比）。使用R，Ye和B颜料原色马赛克滤镜。它采用三种电源供电：用于输入/输出接口的模拟2.8 V，数字1.1 V和1.8 V，并实现了低功耗。此外，该产品还设计用于蜂窝电话和平板电脑。当将此产品用于其他应用程序时，索尼半导体解决方案公司不保证产品的质量和可靠性。因此，请勿将其用于手机和平板电脑以外的其他应用程序。

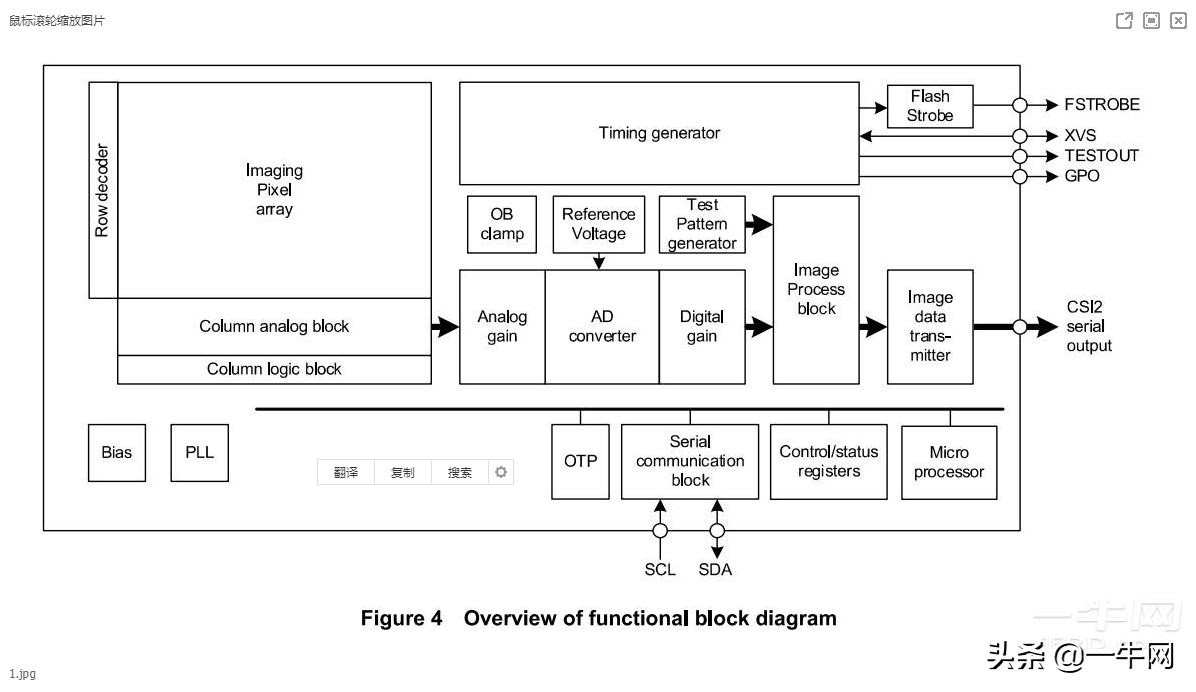

IMX600原理图：

IMX600功能与特点：

◆背照式和堆叠式CMOS图像传感器

◆高帧率30fps @全分辨率（Quad Bayer编码马赛克），90fps @ 2x2相邻像素合并（4：3）/ 120fps @ 2x2相邻像素合并（16：9），240fps @ 2x2相邻像素合并V2H2、60fps @Quad Bayer编码HDR（具有原始输出）

◆高信噪比（SNR）

◆双传感器同步运行

◆内置2D动态缺陷像素校正

◆镜头阴影校正（LSC）

◆内置温度传感器

◆输出raw10 / 8，COMP8的视频格式

◆像素合并读取功能

◆两个PLL用于独立时钟生成，用于像素控制和数据输出接口

◆CSI-2串行数据输出（支持l2C“ Fast-mode”和“ Fast-mode Plus”）MlPI D-PHY 2通道/ 4通道，最大2.5Gbps /通道，D-PHY规格。 版本 符合1.2的mipiC-PHY 1/2 / 3trio，最大2.16Gsps / Trio，符合1.0的C-PHY规范

◆2线串行通讯

◆面向用户的24K位OTP ROM

◆Quad Bayer（RYeYeB）编码彩色滤光片配置

CMOS图像传感器

◆图像尺寸：对角线9.2毫米（1 / 1.7型）

◆像素总数：7392（H）×5744（V）约42.28M像素

◆有效像素数：7392（H）×5584（V）约41.27 M像素

◆有效像素数：7360（H）×5504（V）约4051万像素

◆芯片尺寸：8.507 mm（H）×6.221 mm（V）

◆晶胞尺寸：1.00μm（H）×1.00μm（V）

◆基材：硅
