电工必备｜最齐全开关接线 单控 双控 三控 四控 非常值得收藏！

好多朋友私信小编，问双控怎么接线？之前小编也发过类似的文章，今天又再次发一遍，建议不会的朋友可以将本文收藏，多加练习，相信一定可以学会的。

姓名讲解电灯电路、电灯单控接法及原理，电灯拉线开关、按键开关、手捏开关的安装方法。附最全的开关接线图，看完再不用求人，自己就可以动手安装了！

1、电灯单控接法及原理

电灯单控开关，不论是哪一种，均可看作是一个单刀单掷开关。

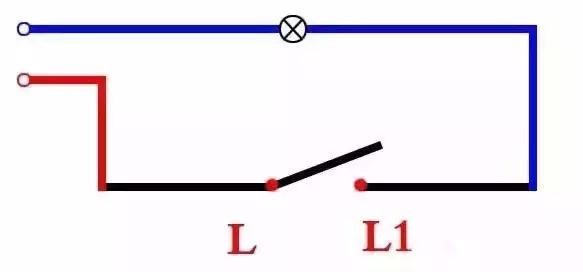

在电路图中，标识如下

所有的单控开关，不论哪种形式的，都只有两个接线柱（双控、多控开关做单控用的不算）。有的开关接线柱上标有L（有的品牌标的是COM）和L1。

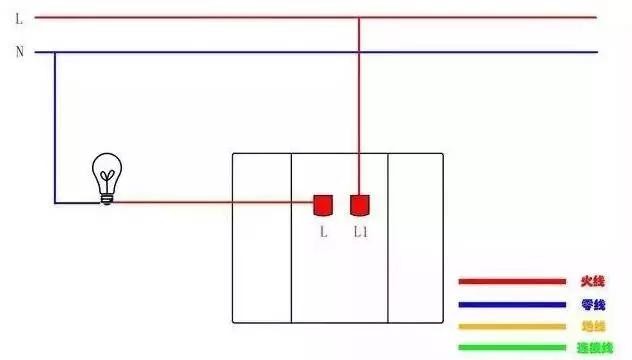

接线时，L接进线，L1接出线（其实倒过来接也没事）。此时要特别注意，进线必须是火线。原理图

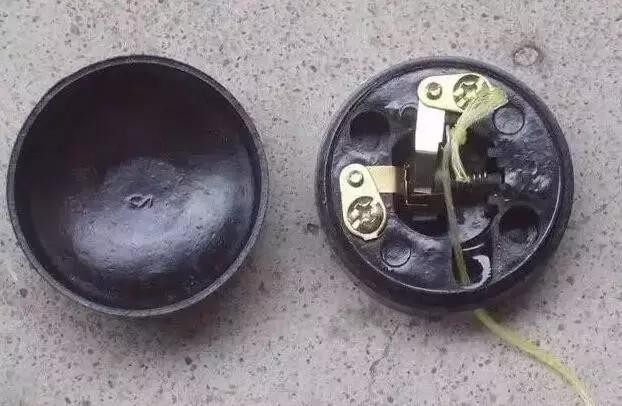

1、拉线开关

想当年我们家家户户都用这种开关，现如今这种开关已经慢慢被淘汰，甚至想买一个这种开关都要找好几家五金店。

接线时，两个接线柱，一个接火线，一个接电灯即可。

2、按键开关

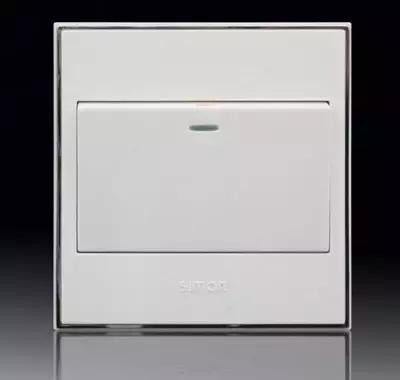

单开单控开关

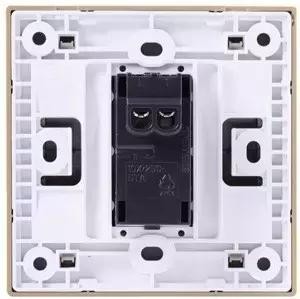

这个开关是目前最常用的，几乎每家在装修时都至少要买几个，它的接线柱在背面

同样的两个接线柱，不过这种开关的接线柱上就有了标识。图示品牌的标注为L和L1，其它品牌有的标注为COM和L1。接线方式如下

3、多开单控开关

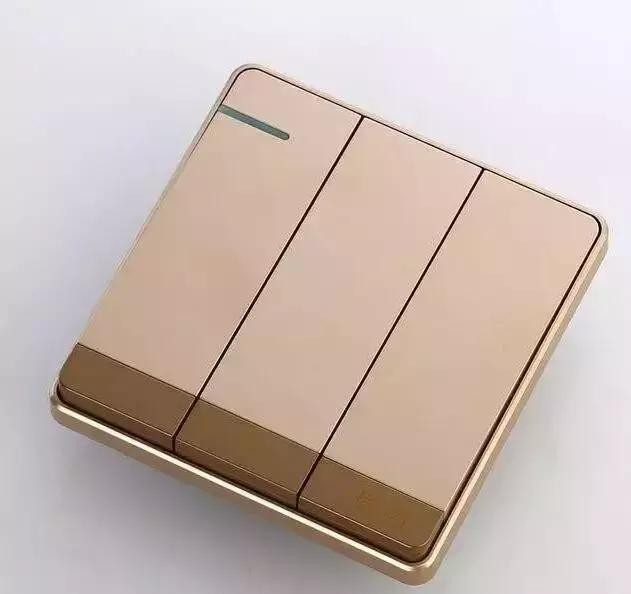

此外，还有面板上有多个按键的开关，每个按键可以控制一个灯

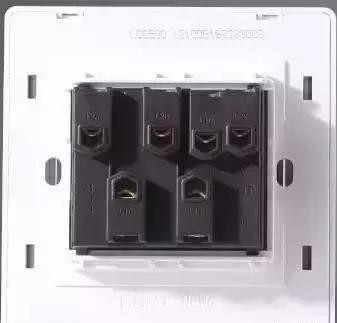

虽然外表相同，但是背面的接线柱不一样。以三开为例，有的品牌，背面有6个接线柱，即每个按键对应两个接线柱

这样的开关，尽管接线柱排列不是很整齐，却也很好接。接线柱标识中，有字母A,B,C，即对应正面按键从右至左三个。接起线来可以把每两个接线柱看作一个单开单控开关接线。还有一种接线柱，是这样的

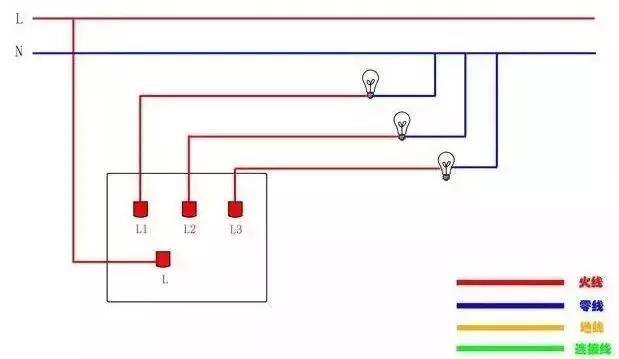

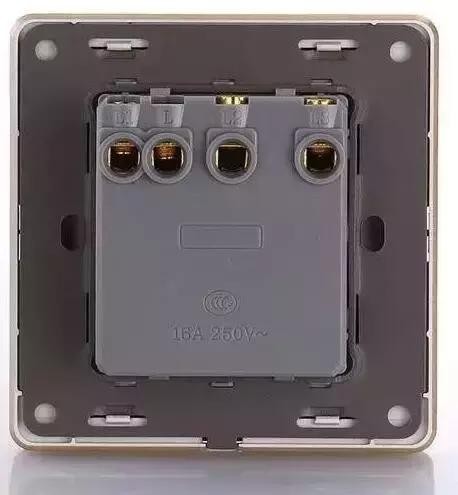

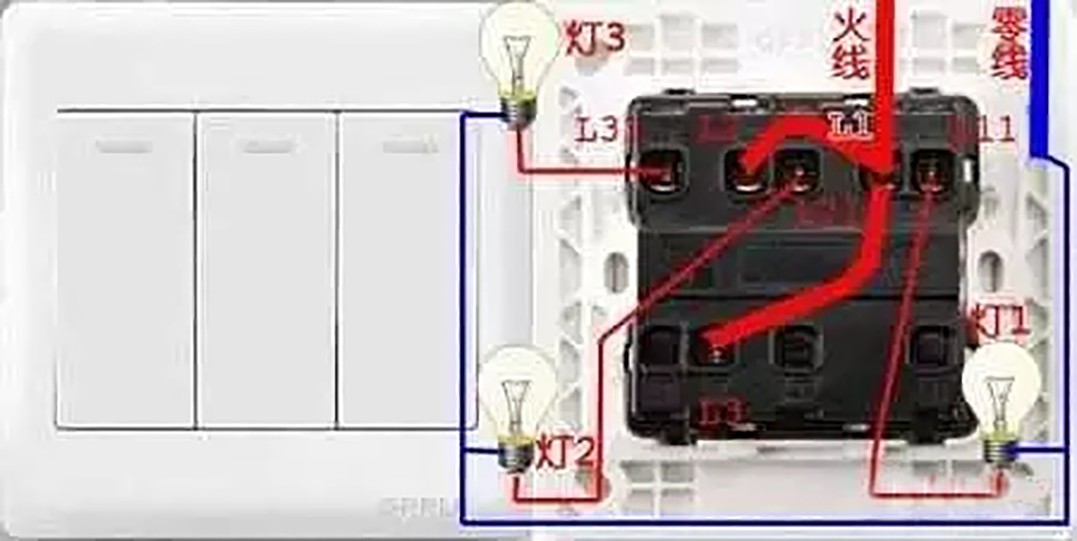

同样是三开单控，却只有四个接线柱。仔细观察会发现，接线柱的标识中，只有一个公共点（L或COM被称为公共点），即进线端。这种开关在接线时，只需要接一个进线，而L1,L2,L3分别对应面板按键从右到左。接线方法如下

4、手捏开关

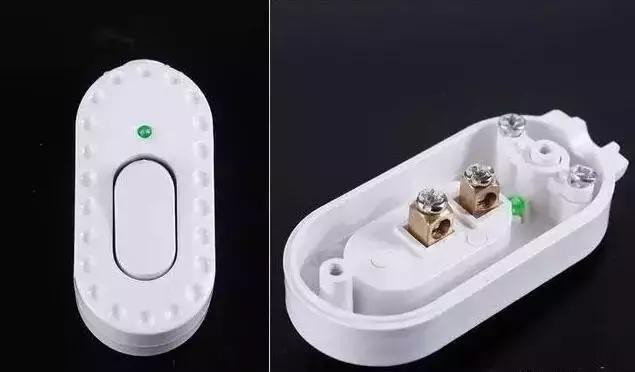

这种开关也属于电灯开关的一种。

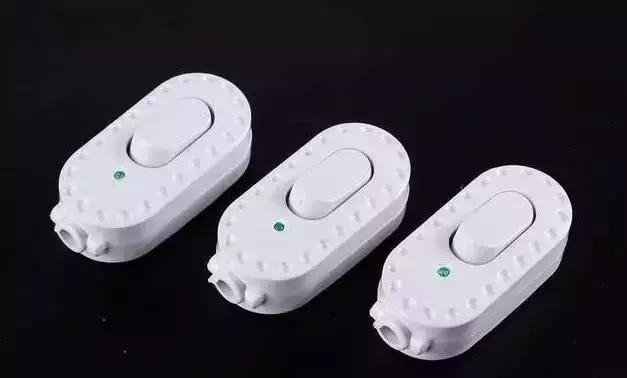

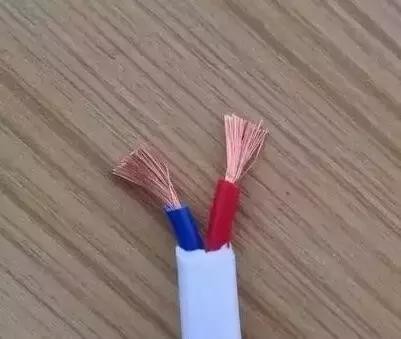

这种开关常常作为台灯等灯具的延长线开关。往往用软线接，即下图这种二芯包套线

手捏开关的内部结构是这样的▼

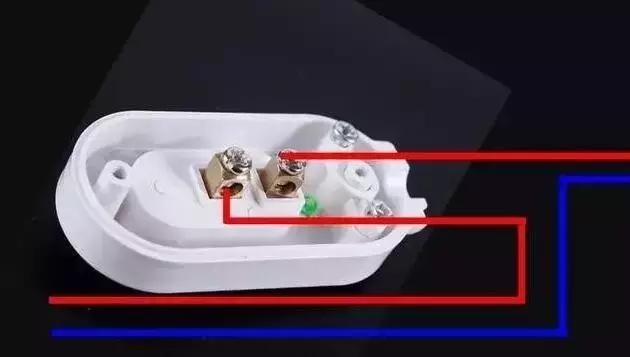

完整接线如下▼

看完后，您是不是感觉开关接线并不难呢，在确保安全的情况下自己可以动手试试，切记在操作过程中一定要注意安全，生命是宝贵的，不要有任何的侥幸心理，记住安全最重要！！！

再来看看实物对照图，比较清晰明了！相信朋友们看了，可以快速掌握技巧！

单开单控-----适用于一个开关控制一个灯

双开双控----适用于两个不同位置控制一个灯

单开三控-----适用于三个不同位置控制一个灯

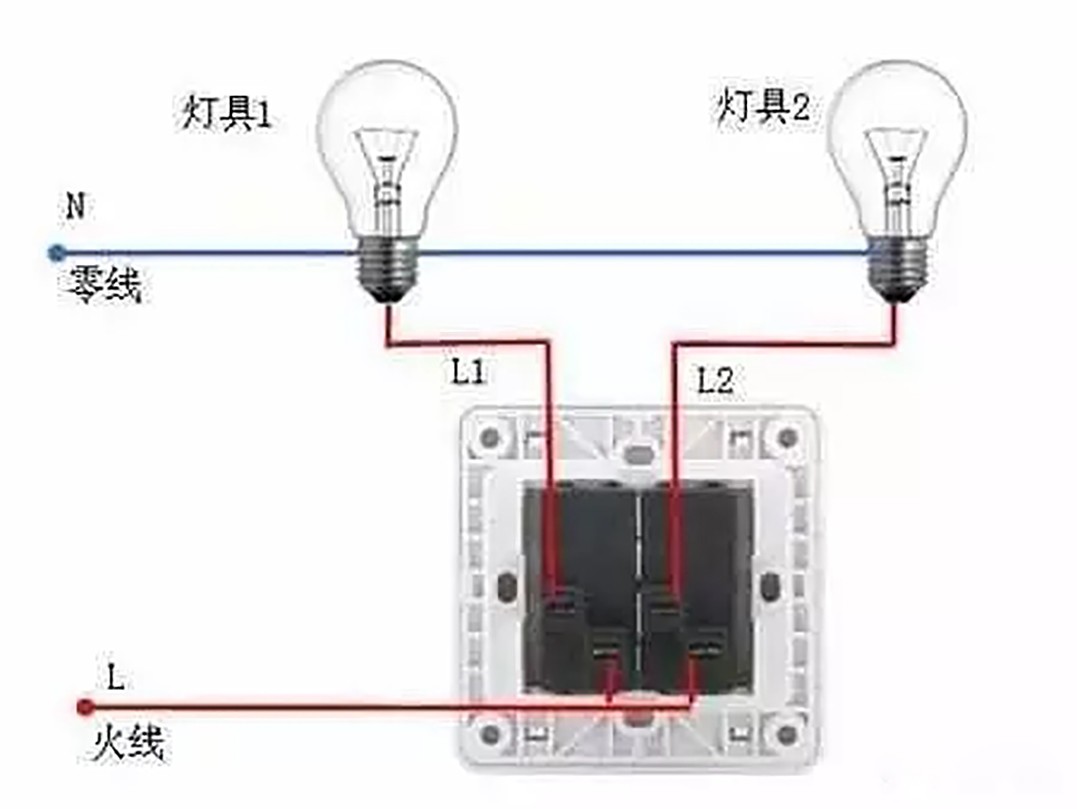

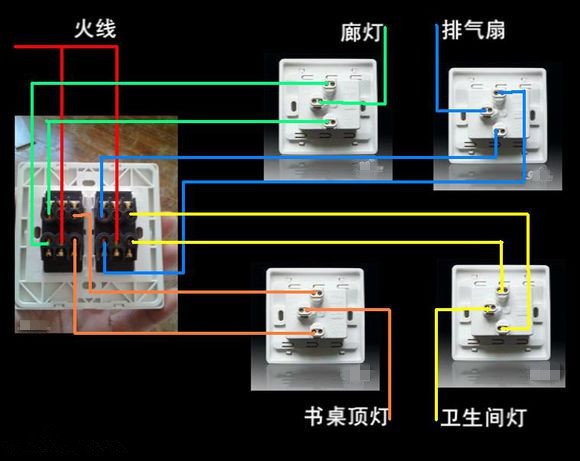

双开单控---适用于同一位置开关控制两个不同位置的灯

三开单控-----适用于同一位置开关控制三个不同位置的灯

四开单控-----适用于同一位置开关控制四个不同位置的灯

三开双控-----适用于两个不同位置开关控制三个灯

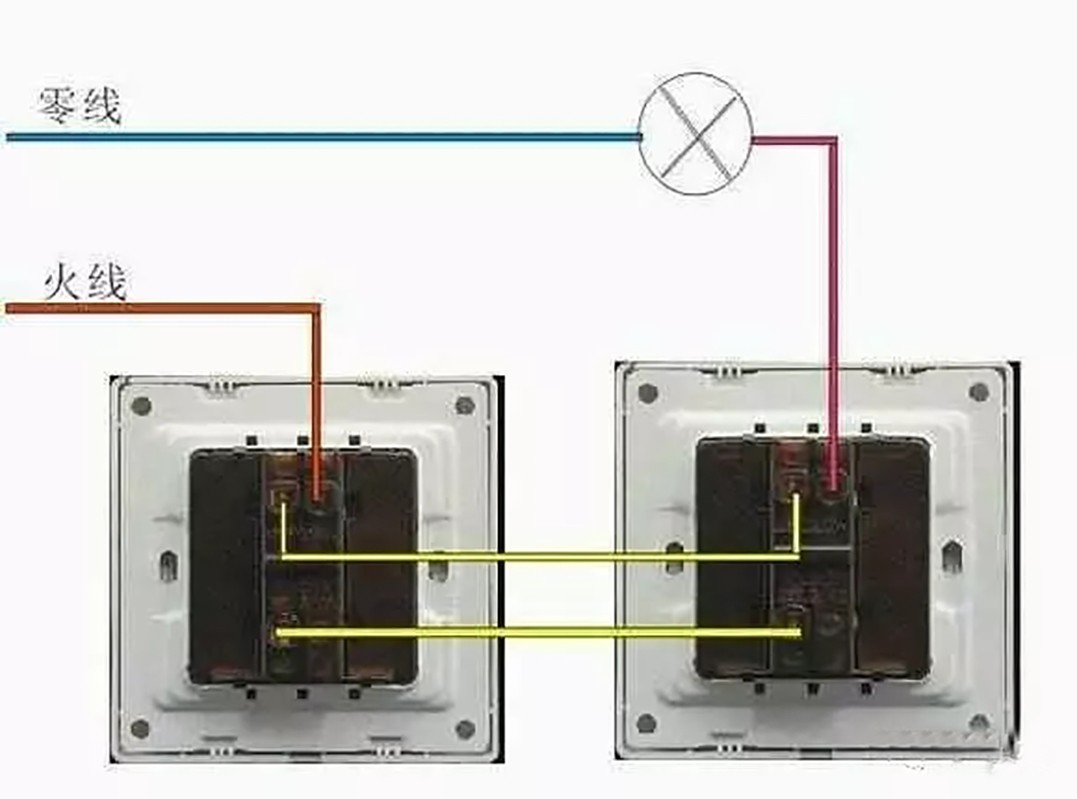

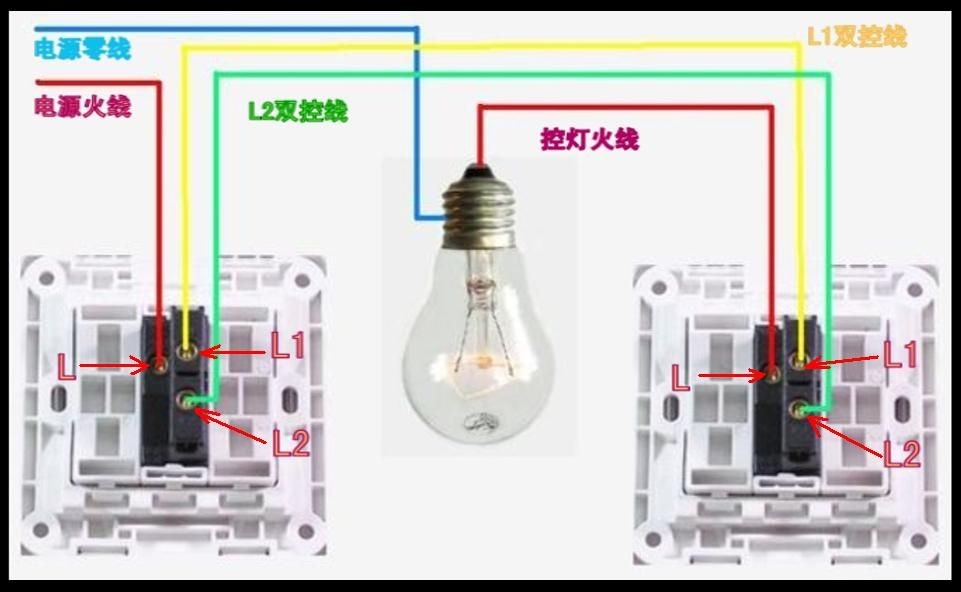

小技巧就是，两个开关的L1L2同名的连一起

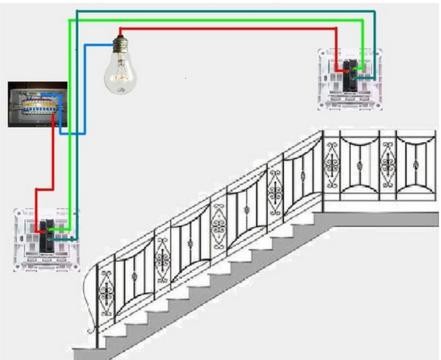

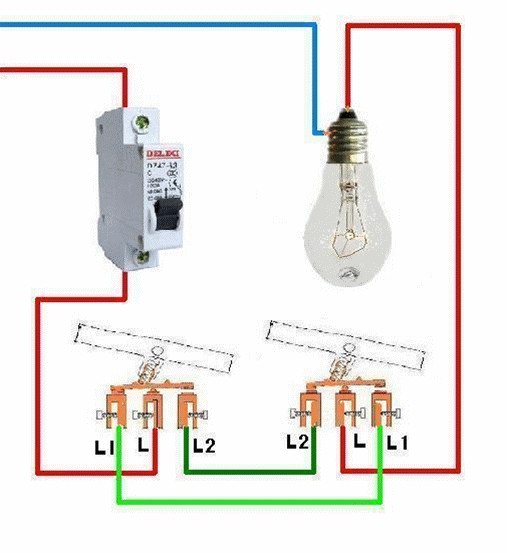

这种是楼梯双控的布局

这种双控带插座，大同小异

这个是开关的动态演示，便于理解

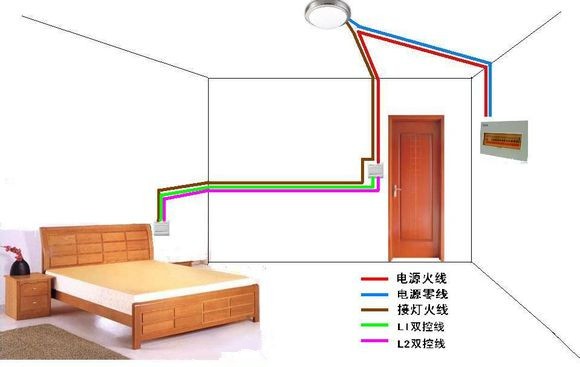

卧室双控的布线图

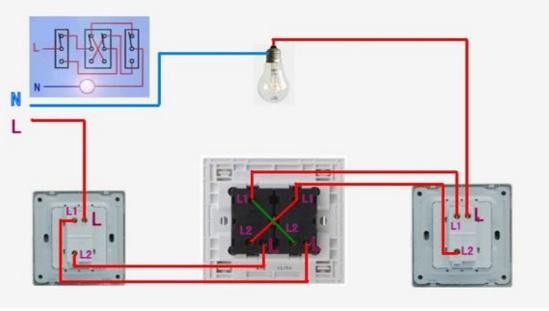

中间是个多控开关

有的朋友说中间可不可以用双联双控开关，也是可以的。不过双联开关上有两个开关，需用同时按下。

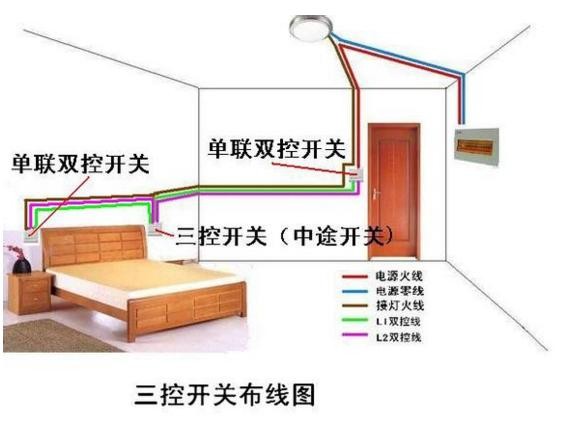

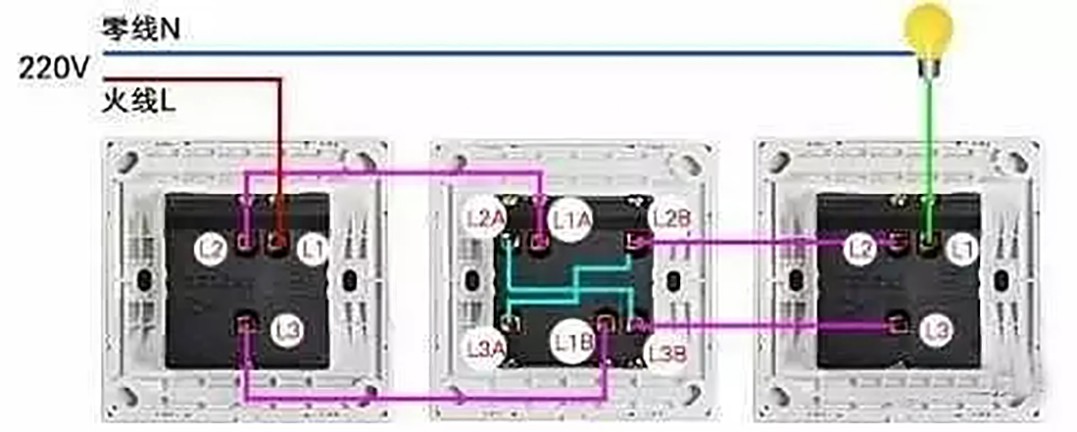

三控开关的布线

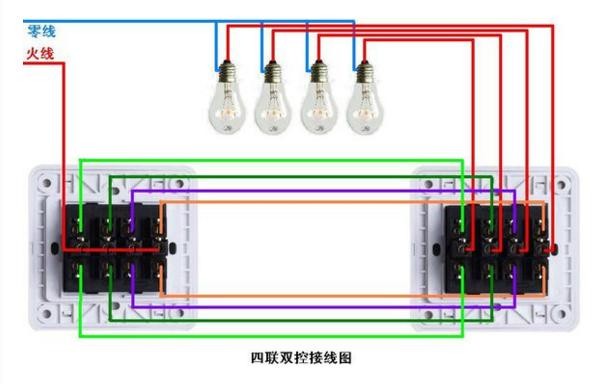

四联双控

这个稍微复杂一点

第一个是两个四联双控同时控制四个灯，第二个图是一个四联双控加四个单联双控。四控可以理解为总开关，其他四个开关又可以单独控制。

看完之后觉得对大家有帮助的话麻烦多多转发，多多收藏，让更多的人能学到这些专业知识，非常感谢大家，如果有更好的建议意见麻烦评论区留言，我会挨个回复，谢谢大家。

请关注“装修工艺大师”每天推送关于装修文章，让您快速的了解装修，学会装修。
